Kablovi i provodnici

Kablovi i provodnici pokrivaju kompletan razvod električne energije i signala kroz objekat. Program obuhvata instalacione kablove i provodnike za standardne elektroinstalacije, energetske kablove nazivnog napona 1 kV, pre svega tip PP00 u jednožilnoj i višežilnoj izvedbi, gumirane kablove tipa GG/J za pokretne potrošače i privremene instalacije, bezhalogene kablove N2XH i NHXHX Fe 180, signalno-komandne kablove LIYCY i LIHCH, telekomunikacione kablove JY(st)Y, JH(st)H i JH(st)H Fe 180, mrežne LAN kablove u izvedbama U/UTP i S/FTP, kao i alarmne i koaksijalne kablove i kablove za zvučnike.

Pri izboru kabla obično su tri stvari presudne: presek provodnika, broj žila i uslovi u kojima kabl radi. Presek se bira prema opterećenju i dužini voda, broj žila prema tome da li se vode faza, nula i zaštitni provodnik ili se napaja trofazni potrošač, a izvedba prema mestu polaganja — pod malter, u rebrasto crevo, u kablovski kanal, u zemlju ili slobodno. Jednožilni kablovi većih preseka koriste se za glavne napojne vodove i veze u razvodnim ormanima, dok se višežilni vode do pojedinačnih potrošača.

Poseban slučaj su objekti u kojima se traži određeno ponašanje kabla u požaru. Bezhalogeni kablovi pri gorenju ne šire plamen, razvijaju znatno manje dima i oslobađaju manju količinu korozivnih gasova od kablova sa PVC izolacijom, pa se biraju tamo gde se okuplja veći broj ljudi ili se štiti osetljiva oprema. Oznaka Fe 180 vezuje se za kablove kod kojih se traži održanje funkcije u uslovima požara. Konkretne zahteve za pojedinačnu poziciju uvek definiše projekat instalacije.

Kablove najviše traže elektroinstalateri, izvođači radova i službe održavanja u industriji, a instalacione kablove i provodnike u manjim količinama kupuju i fizička lica koja izvode ili prepravljaju instalaciju u kući i stanu.

Instalacioni kablovi i provodnici48 art.Ovo je osnovni materijal svake elektroinstalacije — provodnici i kablovi za razvod niskog napona unutar objekta. Skraćenice se u praksi često mešaju, a razlikuju se po konstrukciji i po tome za šta su namenjene. PPY je kabl sa krutim bakarnim žilama, izolacijom i plaštom od PVC mase, namenjen fiksnoj instalaciji: pod malter, u beton, u instalacione cevi i kanale, u suvim i vlažnim prostorijama. To je kabl kojim se vodi razvod po stanu, kući ili hali. PP/J je savitljiva, finožilna izvedba za priključivanje prenosnih trošila i manjih mašina u suvim prostorijama. PP/L je slična, lakša izvedba bez zaštitnog provodnika, za trošila koja ga ne zahtevaju, poput svetiljki i manjih kućnih aparata. P/F je pojedinačni finožilni provodnik, veoma savitljiv, koji se koristi za ožičenje razvodnih ormana i uređaja i za povezivanje unutar postrojenja. Izbor počinje od preseka. On se određuje prema struji trošila i zaštitnom uređaju koji taj vod štiti, a kod dužih trasa i prema dozvoljenom padu napona. Zatim se bira broj žila: trožilni vod za jednofazno trošilo sa zaštitnim provodnikom, petožilni za trofazno. Na to se nadovezuje odluka o krutoj ili finožilnoj izvedbi — kruta žila bolje stoji u zidu, finožilna se lakše uvodi u orman, ali na kraju traži hilznu. Boje izolacije žila prate uobičajenu praksu označavanja faznih, neutralnog i zaštitnog provodnika i ne treba ih menjati. Kupci su elektroinstalateri, izvođači radova i proizvođači razvodnih ormana, ali i fizička lica koja izvode instalaciju u sopstvenom objektu.Istraži →

Energetski kablovi 1kV48 art.Energetski kablovi za 0,6/1 kV su osnovni materijal svakog priključka i razvoda niskog napona. Oznaka PP00 označava izvedbu sa bakarnim provodnicima, a PP00-A istu konstrukciju sa aluminijumskim. Kod obe su izolacija i plašt od PVC mase, a kabl je namenjen polaganju u zemlju, u kablovske kanale i cevi, na kablovske nosače i slobodno u prostorijama, tamo gde se ne očekuju veća mehanička oštećenja. Koriste se za priključke objekata na distributivnu mrežu, za napajanje glavnih razvodnih ormana, za razvod po halama i pogonima, za javnu rasvetu, pumpe i veće mašine. Prvi izbor je materijal provodnika. Bakar ima bolju provodnost, pa je za istu struju potreban manji presek. Aluminijum je jeftiniji i znatno lakši, što ga čini uobičajenim rešenjem kod velikih preseka i dugih trasa, ali traži pažljiviju obradu spojeva i bimetalne Al-Cu papučice na prelazu na bakar. Zatim se biraju broj žila i presek, i to ne samo prema struji trošila nego i prema dužini voda, jer na dugim trasama pad napona postaje merodavan. Na kraju se gleda način polaganja — kabl položen u zemlju traži propisnu dubinu, posteljicu i mehaničku zaštitu, a više kablova nagomilanih na istom nosaču se međusobno greju, pa se strujna opteretivost smanjuje. Ove kablove kupuju izvođači elektroenergetskih radova, elektrodistributivne ekipe, industrijsko održavanje i projektanti, a u manjim presecima i investitori koji vode napajanje do kuće, garaže ili radionice.Istraži →

Gumirani kablovi GG/J3 art.GG/J je savitljivi kabl kod koga su i izolacija žila i spoljni plašt od gume. Guma mu daje ono što PVC ne može: kabl ostaje mek, dobro podnosi ponovljeno savijanje, trlja se o pod i ivice bez brzog oštećenja i otporniji je na vlagu. U domaćoj praksi ova oznaka odgovara evropskoj oznaci H05RR-F. Koristi se tamo gde se kabl pomera. Tipično su to priključni vodovi prenosnih trošila i ručnog alata, produžni kablovi i motalice, priključci mašina u radionicama, kablovi za pumpe, mešalice i manju poljoprivrednu mehanizaciju, privremeni razvod na gradilištu i priključci opreme na otvorenom. Za teže uslove i veća mehanička opterećenja postoji i teža grupa gumenih kablova sa oznakom H07RN-F, sa neoprenskim plaštom i višim nazivnim naponom, pa pri kupovini vredi proveriti koja od te dve grupe odgovara nameni. Pri izboru se gledaju broj žila i presek. Za jednofazno trošilo sa zaštitnim provodnikom uobičajen je trožilni kabl, za trofazno petožilni. Presek se određuje prema snazi trošila i dužini kabla — kod motalica i dugih produžnih vodova mali presek znači zagrevanje i pad napona, naročito kada se kabl koristi nerazmotan. Bitni su i temperatura okoline i to da gumeni kabl ove grupe nije predviđen za trajno polaganje u zemlju. Kupuju ga elektroinstalateri i serviseri, radionice i pogoni koji sami izrađuju priključne vodove za opremu, izvođači na gradilištima, kao i fizička lica koja prave ozbiljniji produžni kabl.Istraži →

Bezhalogeni (halogen free) N2XH i NHXHX Fe 18012 art.Bezhalogeni kablovi imaju izolaciju i plašt bez halogenih jedinjenja. Razlika u odnosu na obične PVC kablove vidi se tek u požaru: takav kabl ne širi plamen duž instalacije, razvija znatno manje dima i ne oslobađa korozivne gasove koji nastaju gorenjem PVC-a. To je važno na mestima gde se ljudi evakuišu i gde dim i agresivni gasovi ugrožavaju i ljude i opremu. N2XH je bezhalogeni energetski kabl za napajanje i razvod u takvim objektima. NHXHX Fe 180 ide korak dalje: to je vatrootporni kabl koji zadržava funkciju i dok gori. Oznaka Fe 180 potiče od ispitivanja u kome kabl mora ostati u funkciji određeno vreme pod dejstvom vatre, a srodna oznaka E90 odnosi se na ispitivanje celog sistema — kabla zajedno sa nosačima i pričvršćenjem. Zbog toga se ovakvi kablovi biraju za sisteme koji moraju raditi upravo dok požar traje: panična i evakuaciona rasveta, dojava požara, ventilatori za odimljavanje, pumpe i liftovi za spasavanje. Tipični objekti su bolnice, škole i vrtići, hoteli, tržni centri, sportske hale, podzemne garaže, tuneli i industrijski pogoni sa povišenim zahtevima zaštite od požara. Pri izboru se polazi od projekta: da li je dovoljno da kabl bude bezhalogeni ili mora imati i funkcionalnost u požaru, koliko žila i koji presek traže trošilo i dužina voda. Kod vatrootpornih vodova treba imati u vidu da se deklarisana funkcionalnost odnosi na kabl ugrađen sa odgovarajućim nosačima i priborom. Kupci su izvođači jakih i slabih struja, projektanti i nadzorni organi na javnim objektima.Istraži →

Lan kablovi - U/UTP, S/FTP5 art.LAN kablovi prenose podatke u računarskim mrežama i osnova su strukturnog kabliranja u stanovima, kancelarijama i pogonima. Grade se od upredenih parica bakarnih žica; samo upredanje smanjuje smetnje, a kod boljih izvedbi na to se dodaje i metalna zaštita. Oznaka pre kose crte govori o zaštiti celog kabla, a posle nje o zaštiti pojedinačnih parica. U/UTP je kabl bez zaštite — jednostavan, jeftiniji i sasvim dovoljan u čistom elektromagnetnom okruženju. S/FTP ima svaku paricu u foliji i preko svega još i pletenicu, pa se koristi tamo gde u istoj trasi idu i energetski vodovi, u industriji, serverskim prostorijama i na dužim vodovima. Kategorija govori o propusnom opsegu: CAT5e je dugogodišnji standard za gigabitne mreže, CAT6 i CAT6a nose veće brzine i bolju otpornost na preslušavanje, a CAT7 se bira za zahtevnije instalacije. Oznaka LSZH ili LSHF na plaštu znači da je kabl bezhalogeni, sa malom emisijom dima u požaru, što je često uslov za vodove kroz evakuacione puteve i javne objekte. Pri izboru se gledaju kategorija prema brzini koju mreža treba da nosi, potreba za zaštitom prema okruženju, materijal provodnika — puni bakar, a ne bakrom obložen aluminijum, jer od toga zavise domet i pouzdanost — i tip plašta prema tome da li kabl ide u zid, u kanal ili napolje. Kod oklopljenih kablova treba planirati i uzemljenje ekrana, jer bez njega zaštita nema efekta. Kupuju ih instalateri mreža i sistema tehničke zaštite, IT službe, izvođači slabe struje i vlasnici objekata koji uvode mrežu u novogradnju.Istraži →

Telekomunikacioni kablovi JY(st)Y, JH(st)H, JH(st)H Fe18011 art.Telekomunikacioni instalacioni kablovi vode signale male snage unutar objekta: telefoniju i interfon, dojavu požara, kontrolu pristupa, signalizaciju i automatiku u zgradarstvu. Grade se od parica tankih bakarnih žica, sa zajedničkim statičkim ekranom od metalizovane folije ispod plašta. Oznaka se čita po slovima. J označava telekomunikacioni instalacioni kabl, Y izolaciju odnosno plašt od PVC mase, H bezhalogeni materijal, a (St) statički ekran. JY(St)Y je zato standardna PVC izvedba, JH(St)H bezhalogena, a JH(St)H Fe180 bezhalogena izvedba sa funkcionalnošću u požaru, gde se oznaka Fe180 odnosi na ispitivanje u kome kabl mora ostati u funkciji određeno vreme pod dejstvom vatre. Takvi vodovi se biraju za sisteme dojave požara i druge instalacije koje moraju raditi tokom evakuacije. Označavanje je ovde drugačije nego kod energetskih kablova i to je čest izvor greške. Zapis oblika 3x2x0,6 znači tri parice, dve žile po parici i prečnik žice od 0,6 milimetara — dakle prečnik u milimetrima, a ne presek u kvadratnim milimetrima. Pri izboru se gledaju broj parica, uz rezervu za kasnija proširenja, prečnik žice, jer veći prečnik znači manje slabljenje na dugim vodovima, i to da li projekat traži bezhalogenu ili vatrootpornu izvedbu. Ovi kablovi nisu predviđeni za napajanje niti za polaganje direktno u zemlju ili u vodu. Kupuju ih izvođači slabe struje, instalateri sistema dojave požara i tehničke zaštite, telekomunikacione ekipe i projektanti.Istraži →

Signalno komandni kablovi LIYCY i LIHCH11 art.LiYCY je savitljivi kabl za prenos signala, podataka i komandi. Žile su finožilne bakarne, izolovane PVC-om i upredene, preko njih ide zajednički ekran od pletenice kalajisanih bakarnih žica, a preko ekrana PVC plašt. Ekran je razlog zbog kojeg se ovaj kabl bira: on odvodi elektromagnetne smetnje i čuva signal tamo gde bi ga jaki strujni vodovi, frekventni regulatori ili motori inače izobličili. Primena je u automatici i upravljanju — veze između senzora, davača, programabilnih kontrolera i izvršnih elemenata, ožičenje upravljačkih ormana, merni i regulacioni krugovi, elektroakustika i prenos impulsa u industrijskim postrojenjima. LiHCH je funkcionalno isti kabl u bezhalogenoj izvedbi. U požaru ne širi plamen, razvija malo dima i ne oslobađa korozivne gasove, pa se bira u javnim objektima, na evakuacionim putevima i svuda gde projekat traži bezhalogene materijale. Pri izboru se prvo određuje broj žila, jer signalne veze brzo potroše rezervu — uobičajeno je uzeti nekoliko žila više nego što projekat traži. Zatim se bira presek, koji je kod čistih signala mali, ali kod napajanja davača ili dužih vodova mora biti veći. Sledi odluka o bezhalogenoj izvedbi. Na kraju, treba imati u vidu da ekran radi samo ako je uzemljen, i to po pravilu na jednoj strani, kako se ne bi zatvorila strujna petlja. Kupci su proizvođači razvodnih i upravljačkih ormana, inženjeri automatike, mašinogradnja i industrijsko održavanje, kao i izvođači slabe struje na većim objektima.Istraži →

Koaksijalni kabel 75 Ohm -RG 59 B/U — SP Group

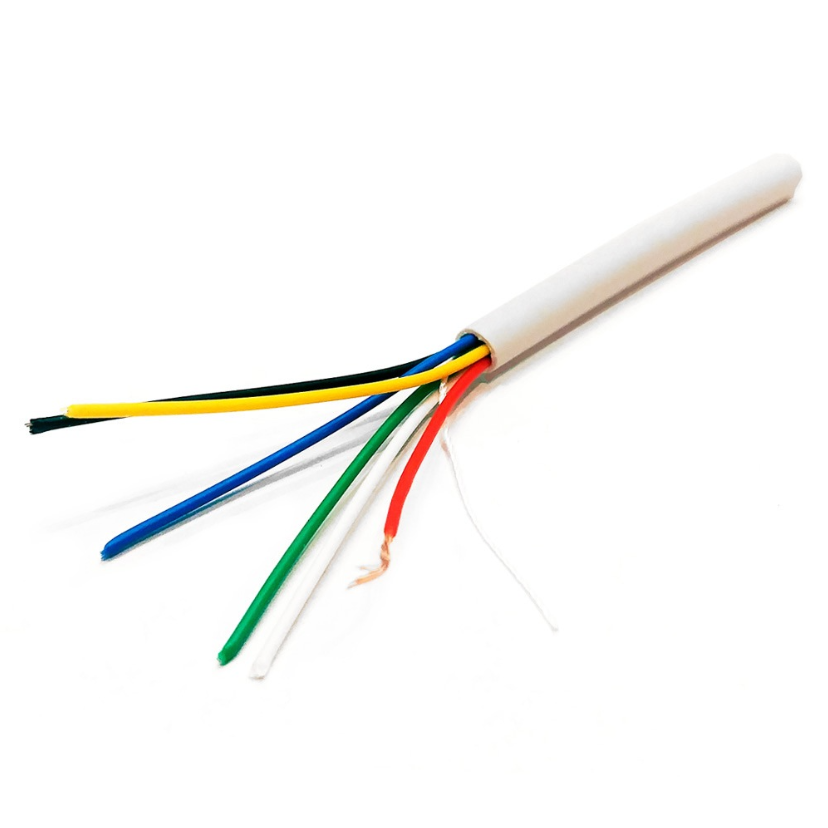

Ostali kablovi – alarmni, koaksijalni, kablovi za zvučnike9 art.Ova kategorija okuplja kablove slabe struje koji ne spadaju ni u energetiku ni u mrežnu instalaciju, ali se u praksi ugrađuju u istim objektima i često u istoj trasi. Alarmni kablovi su višežilni kablovi vrlo malog preseka po žili, namenjeni povezivanju detektora, tastera, sirena i modula sa centralom alarmnog sistema ili sistema dojave požara. Bira se broj žila prema broju linija po petlji, uz rezervu za kasnija proširenja, i izvedba sa ekranom kada trasa ide pored energetskih vodova. Koaksijalni kablovi karakteristične impedanse 75 oma služe za prenos video i radiofrekventnog signala — zemaljska i satelitska televizija, kablovski priključak, analogni video nadzor. Tip RG6 ima veći prečnik i manje slabljenje, pa se koristi za duže vodove i satelitski prijem, dok se RG59 tradicionalno sreće na kraćim vodovima i u video nadzoru. Pri izboru su bitni kvalitet i pokrivenost ekrana, materijal provodnika i to da li kabl ide u spoljnu instalaciju. Kablovi za zvučnike su dvožilni, bez ekrana, sa označenom polarnošću. Presek se bira prema dužini voda i impedansi zvučnika: što je linija duža, veći presek je potreban da se snaga ne izgubi na otporu kabla. Zajedničko svima je da su to signalni vodovi male snage kojima smeta blizina energetskih kablova, pa se u trasi razdvajaju kad god je moguće. Kupuju ih instalateri sistema tehničke zaštite i video nadzora, monteri antenskih i satelitskih sistema, izvođači ozvučenja i elektroinstalateri koji u novogradnji ostavljaju rezervne vodove.Istraži →
